次世代全自動硬さ試験機のメーカー
JBC株式会社

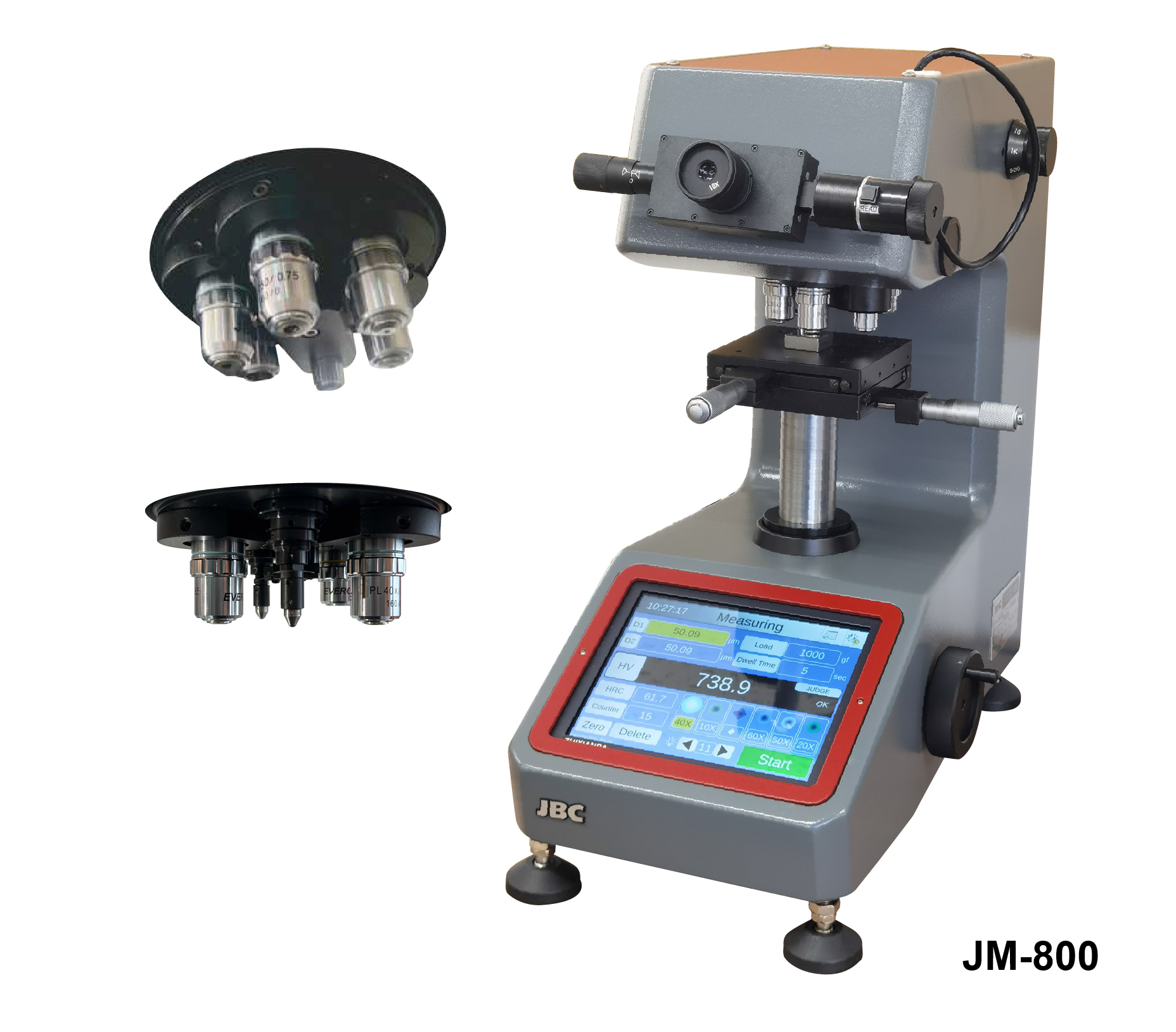

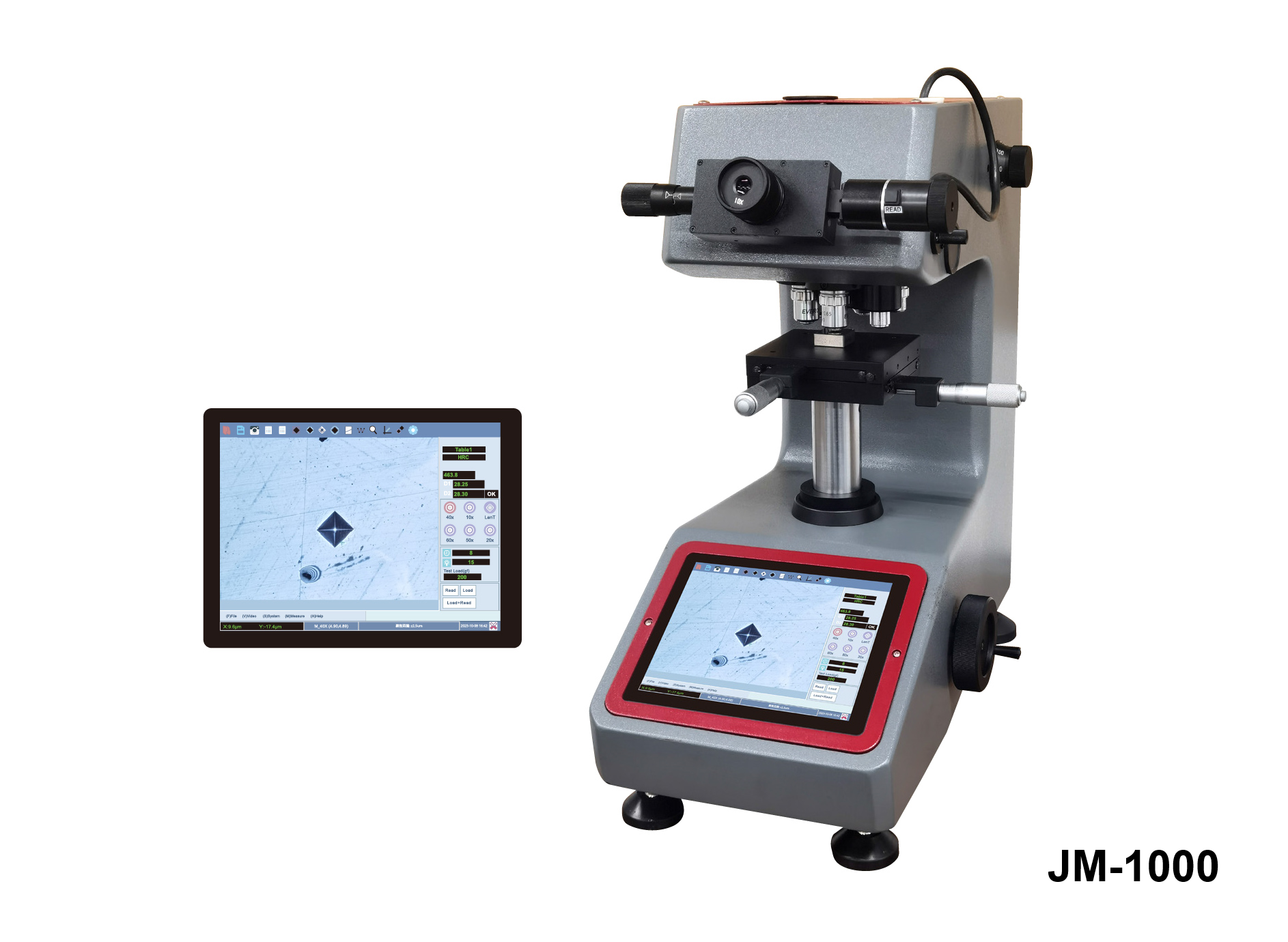

●マイクロ・ビッカース硬さ試験機 JMシリーズ

●精密な機械および光学測定装置により、測定の信頼性と再現性が保証されます。

●精密な自動ターレットは、迅速かつ正確な荷重をかけて圧痕を形成し、サンプルのビッカース（HV）硬度値を正確に測定し、HR硬度値に変換します。

●六ポジションターレット
標準構成として1つのインデンターと2つの対物レンズ（x10観察用およびx40測定用）を備え、さらに（x5、x20、x50、x60、x80）から3つの対物レンズを追加して六ポジションターレットを使用することができます。

●D1読取キーを押した後、接眼レンズ内の圧痕が自動的に90度移動し、D2を簡単かつ直接測定できます（JM-900 AUTO D1/D2）。

●新しいターレットは、マイクロビッカースインデンターとヌープインデンターの両方を取り付けることができます。ビッカースまたはヌープの硬さを測定するには、ターレットを回転させて別のインデンターに交換するだけです。2つのインデンターは、最先端の独立したセンタリング装置を使用して、ビッカースまたはヌープのインデンターが接眼レンズの中心に配置されることを保証します（JM-850D）。

JM-800シリーズの仕様

項目	JM-800シリーズ	JM-1000	JM-2000	JM-3000
試験荷重	gf: 10 / 25 / 50 / 100 / 200 / 300 / 500 / 1000 mN: 98.07 / 245.2 / 490.3 / 980.7 / 1961 / 2942 / 4903 / 9807
荷重機構	自動荷重および解放 / 50 - 100 μm / 秒
保持時間	5 - 99秒
ターレット機構	自動ターレット（6ポジション）
対物レンズ	標準: 2つの対物レンズ（x10およびx50） オプション: 3つの対物レンズ（x5、x20、x40、x60、x80）
ダイヤモンドインデンター	ビッカースインデンター（HV）
測定倍率	x500	x500	x500	x500
測定接眼レンズ	x10	x10	x10	x10
最大測定長さ	x100 : 920μm x500 : 190μm	x100 : 920μm x500 : 190μm	x100 : 920μm x500 : 190μm	x100 : 920μm x500 : 190μm
解像度	0.01μm	0.01μm	0.01μm	0.01μm
自動測定 最大測定長	——	客観的に x10 : 460μm
自動測定 測定解像度	——	客観的に x50 : 0.16μm
X-Yステージ	手動ステージ 最大移動 (x)25mm (y)25mm		自動ステージ 最大移動(x)100mm (y)100mm
自動フォーカス	——	——	——	焦点精度≦1μm 焦点範囲2.5μm~100μm
JM-850D	デュアルインデンターHV/HK	——	——	——
JM-900	自動D1/D2	——	——	——
最大試験片高さ	90 mm
最大試験片奥行	115 mm
試験スケール	HV(ビッカース)/HK(ヌープ)
光源	LED照明: 12v, 5w
通信インターフェース データ出力	RS232C/パラレルインターフェース/USB
精度	JIS B-7735-2010, ASTME-384-2017 および ISO/DIN 6507-2-2018 に準拠
寸法/重量	W 235 x D 480 x H 480mm / 45kg		W 290 x D 510 x H 480mm / 50kg
電源供給	単相AC 110V/220V 50/60Hz

●マイクロ / マクロ・ビッカース / ヌープ自動測定システム

さまざまな金属材料のマイクロ・ビッカース / マクロ・ビッカース / ヌープ自動測定に使用されます。特に、硬化層、窒化層、酸化膜、金属組織の顕微鏡判定に適しています。

自動測定

●自動測定時間 0.3秒以下

●最小インデント対角 6μm

●測定精度 ≤0.1μm

自動ステージ

●最大移動量 100×100mm

●最小ステップ長 5μm

●回復精度 ≤±3μm (シングルステップ)

自動フォーカス

●焦点精度 ≤±1μm

●最小ステップ長 0.4μm/ステップ

●焦点範囲 2.5μm～100μm

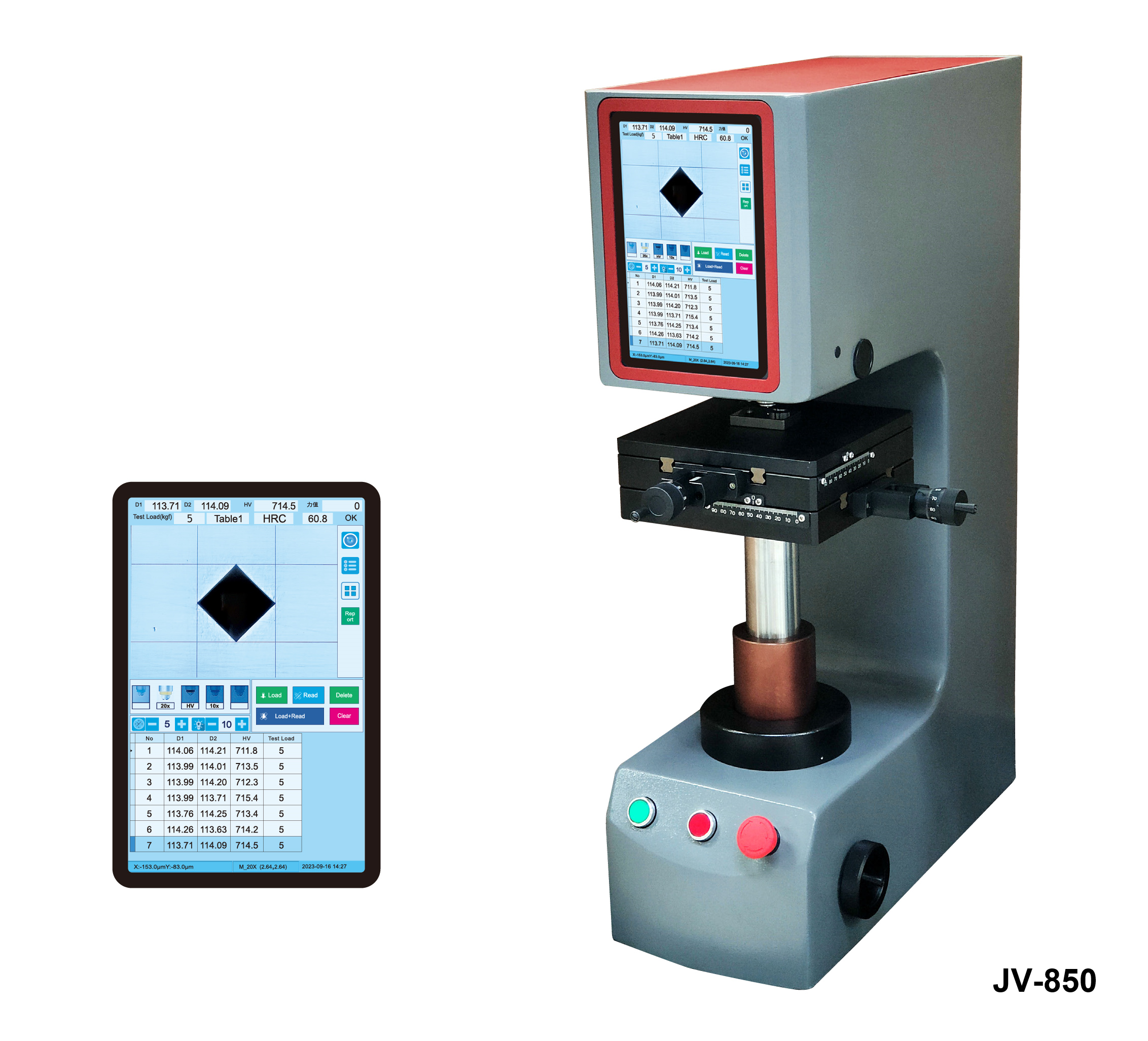

●ロードセルタイプ・マクロ・ビッカース硬さ試験機 JV-850

●ワンタッチで自動操作を完了し、テストされた値を表示します。

●10インチLCDカラーフレンドリースクリーン。ユーザーにとって操作が簡単で使いやすい。

●標準型では1つのインデンターと2つの対物レンズ（x10 & x20 HVインデンター）を備えた自動ターレット。

●手動バイスをX-Y自動ステージ（最大X-Y移動100 x 100 mm）にアップデート可能。

JV-850の仕様

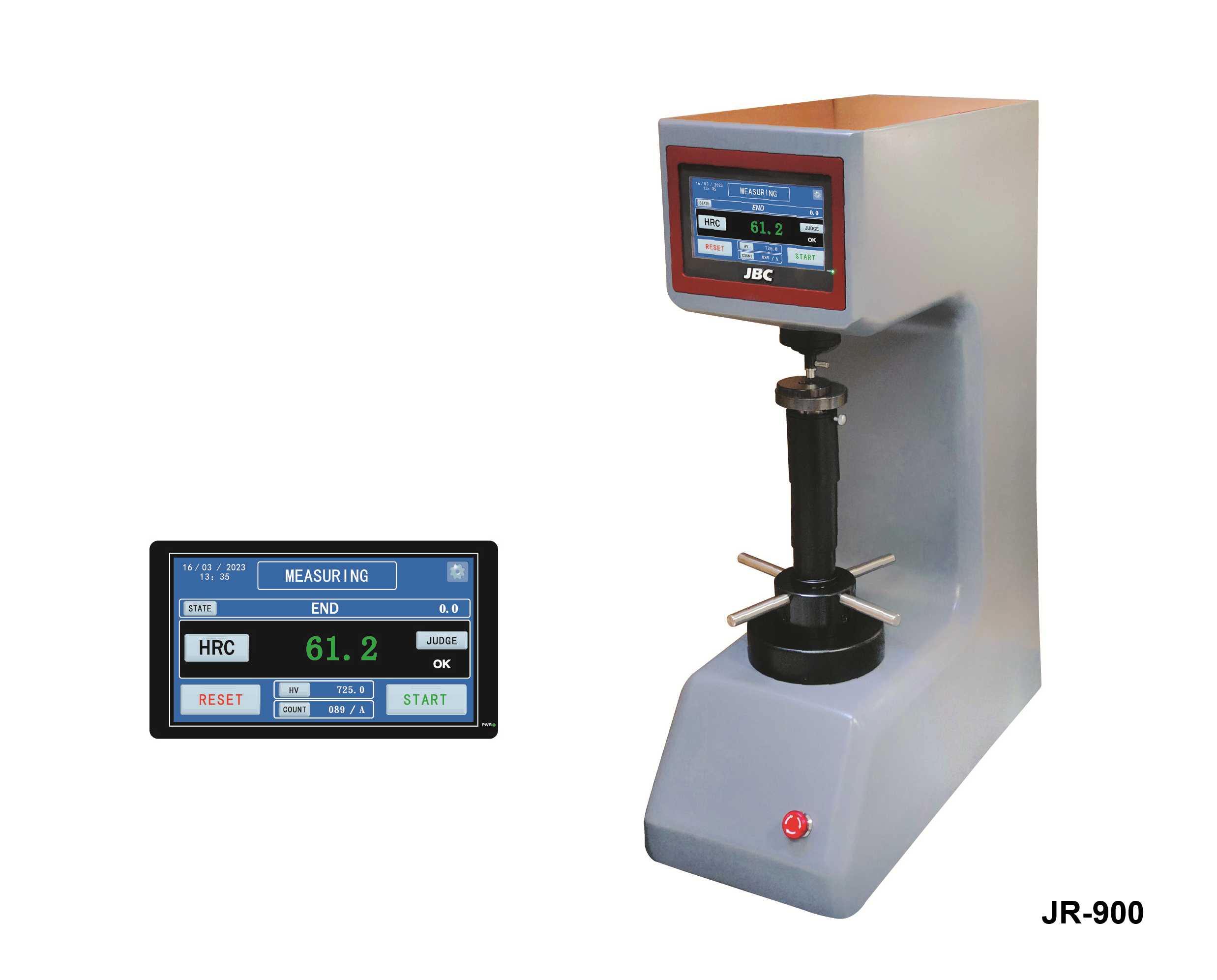

●ロードセルタイプ・ロックウェル硬さ試験機 JR-900

●ワンタッチで自動操作を完了します。

●インデンターと試料の間のスペースは0-8mmです。

●7インチLCDカラーフレンドリースクリーン。ユーザーにとって操作が簡単で使いやすいです。

●制御画面には、テスト進行状況（マイナー荷重、テスト荷重、保持時間など）およびテストされた値がすべて表示されます。

JR-900の仕様

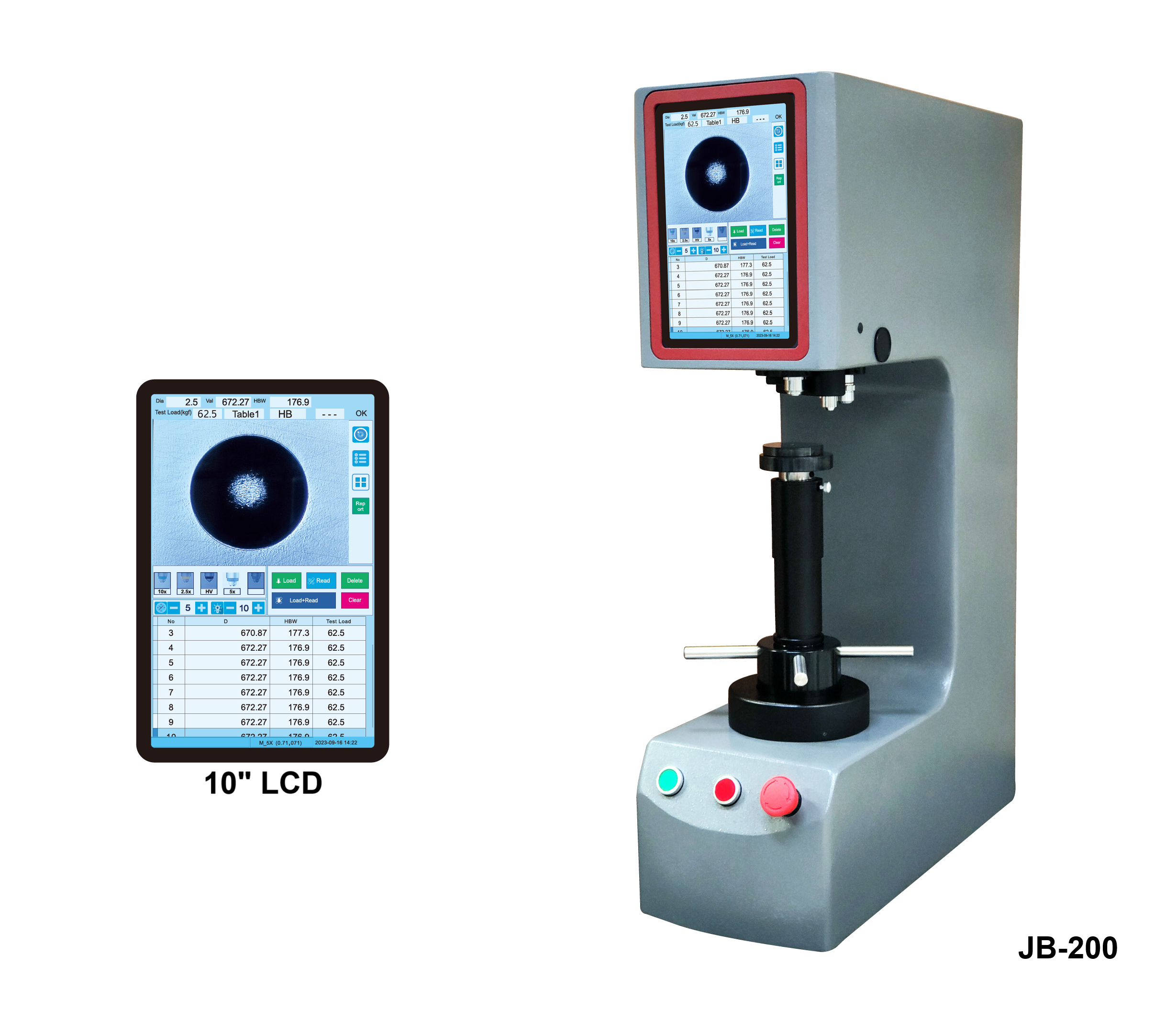

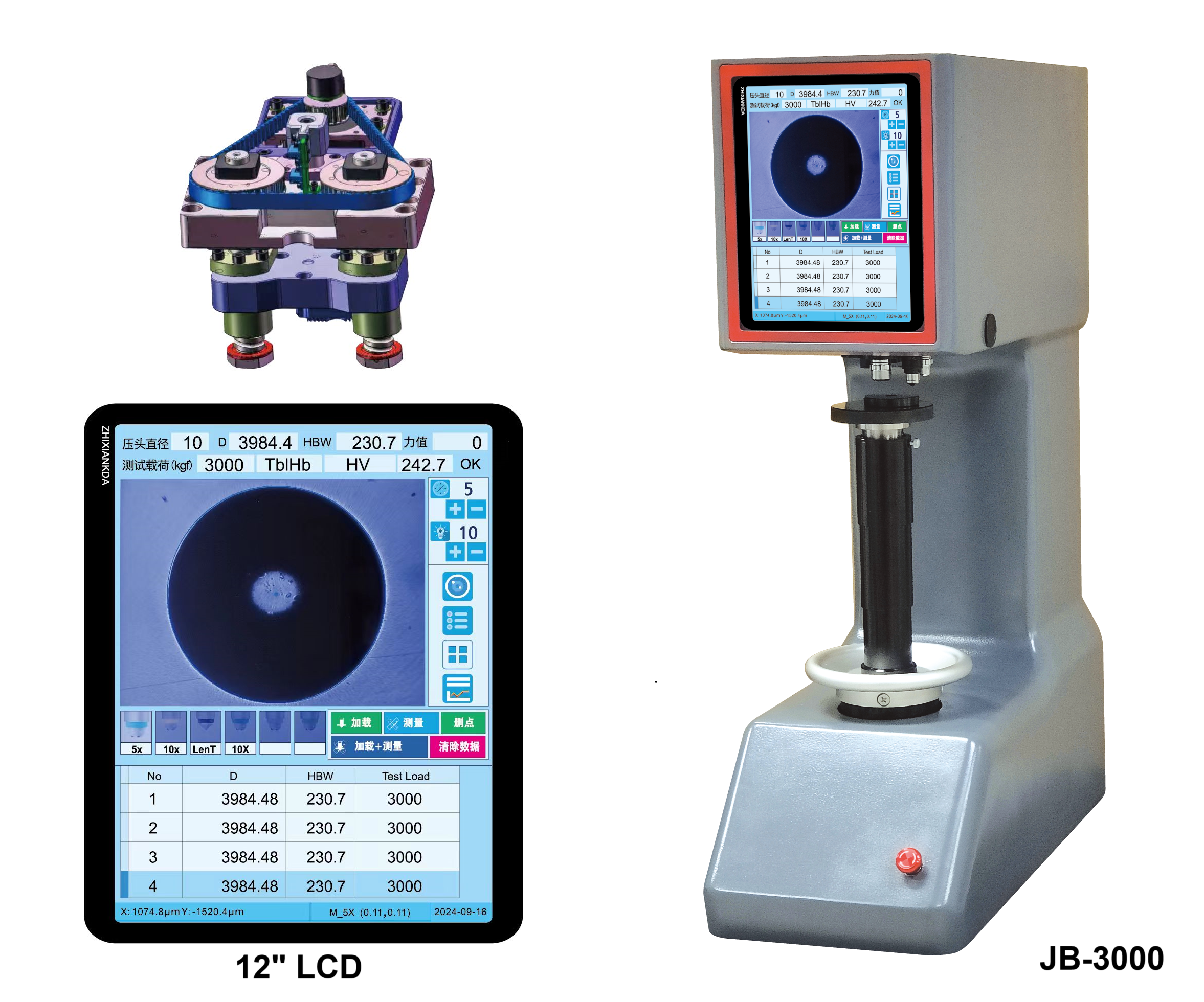

●ロードセルタイプ・ブリネル硬さ試験機 JB-200/JB-3000

●ワンタッチで自動操作を完了し、テストされた値を表示します。

●LCDカラーフレンドリースクリーン。ユーザーにとって操作が簡単で使いやすいです。

●自動タレットには、1つのインデンターと4つの対物レンズを装備できます。
（標準型JB-200では x2.5 / x5 / x10対物レンズおよびΦ2.5 HBインデンター）
（標準型JB-3000では x2 / x5 / x10対物レンズおよびΦ10 HBインデンター）

●ロードセルはレバーによる荷重を使用せず、上方向への荷重を直接使用するため、システムの荷重力の精度、信頼性、安定性が大幅に向上します。

JB-200の仕様

●オプションアクセサリー

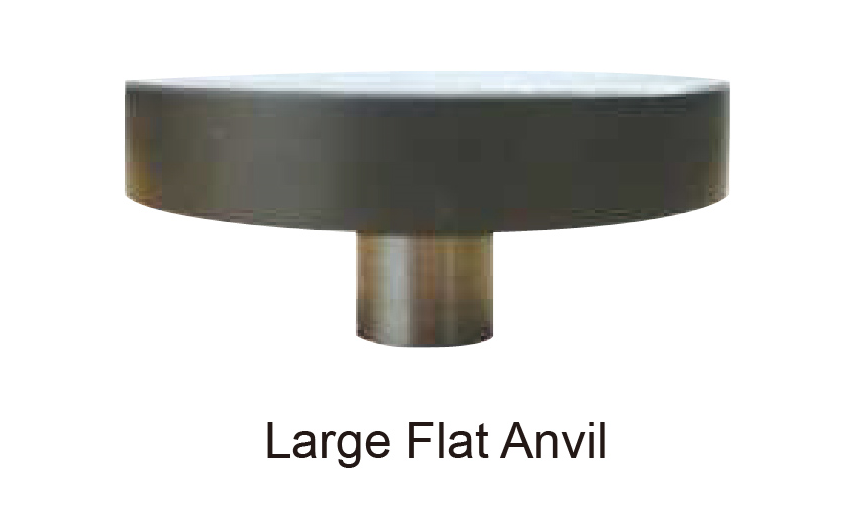

●大型フラットアンビル

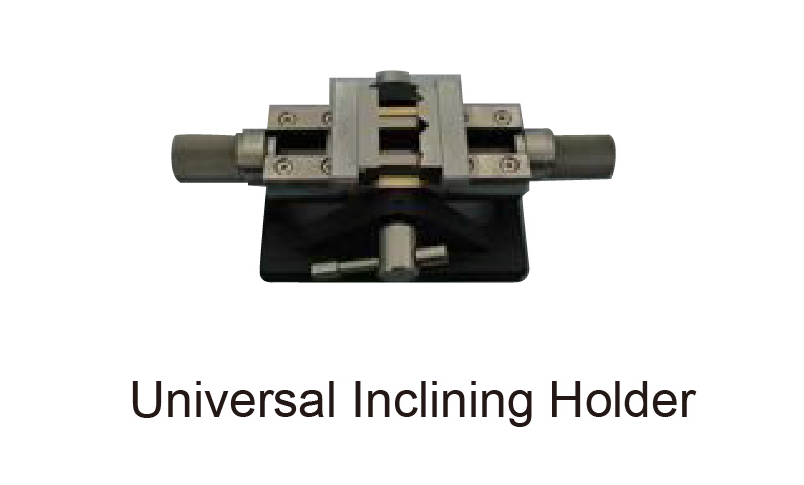

●ユニバーサル傾斜ホルダー

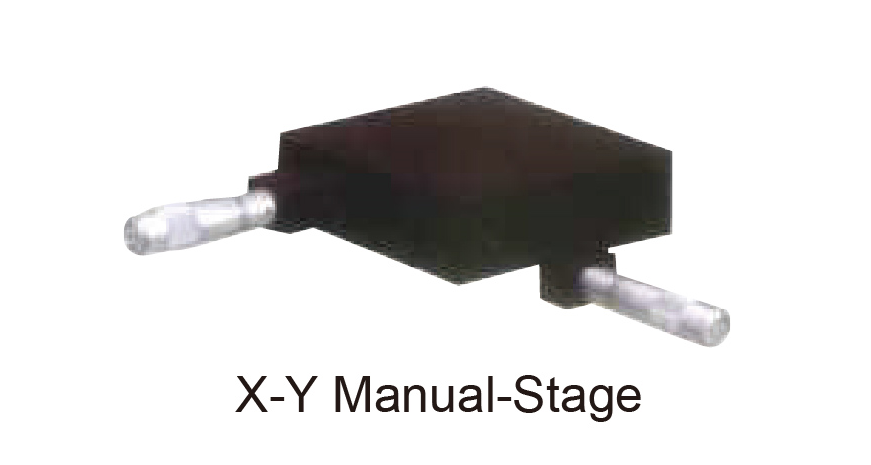

●X-Y手動ステージ

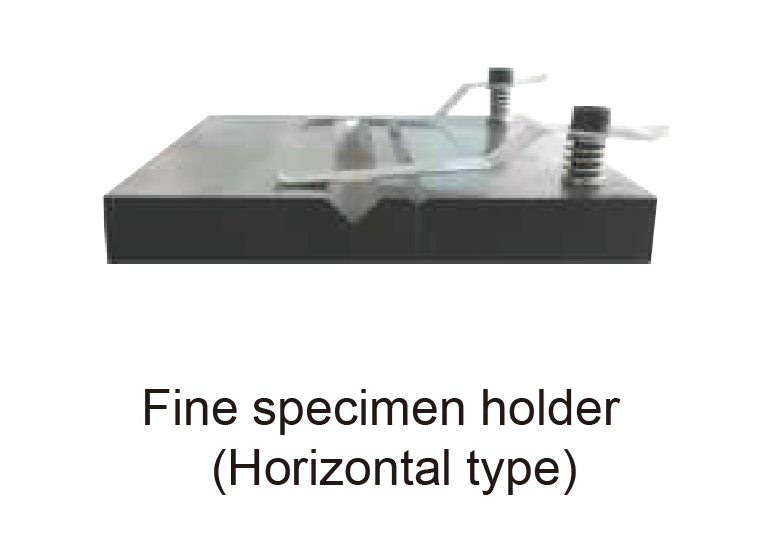

●精密試験片ホルダー（水平型）

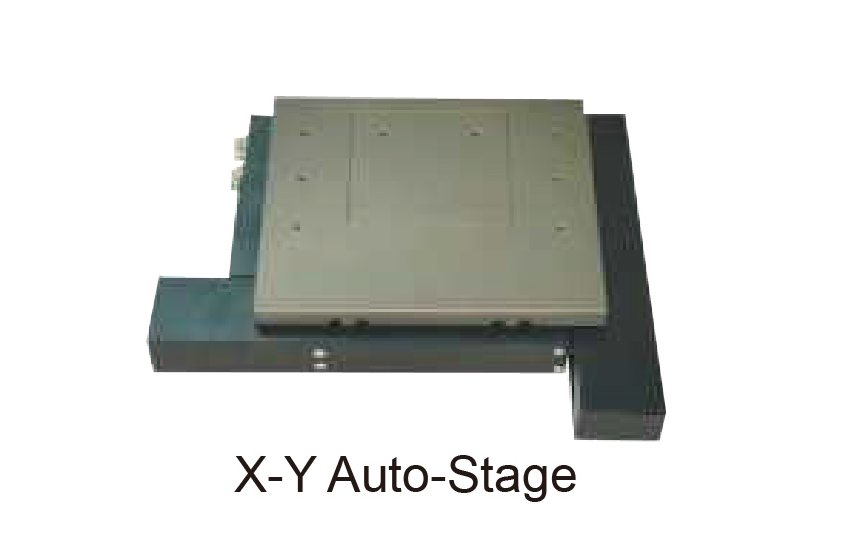

●X-Y自動ステージ

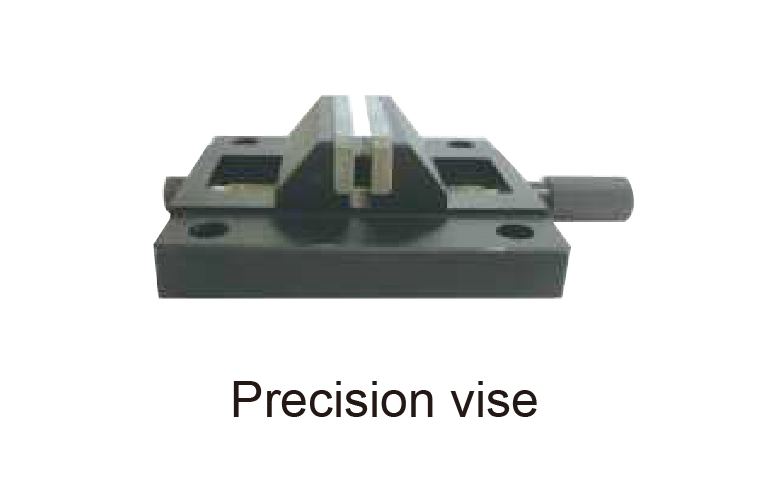

●精密バイス

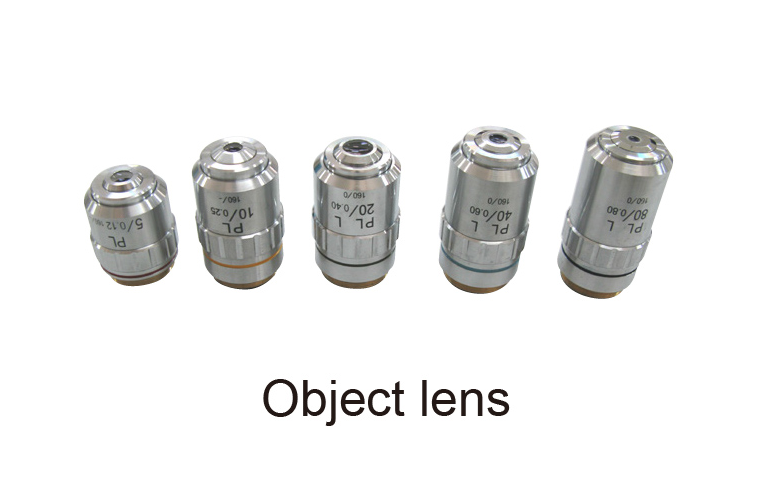

●対物レンズ

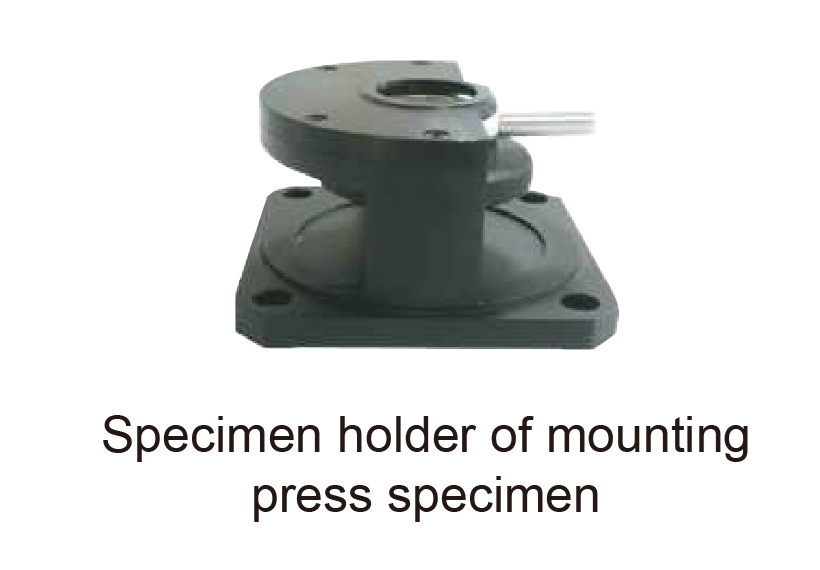

●マウントプレス試験片ホルダー

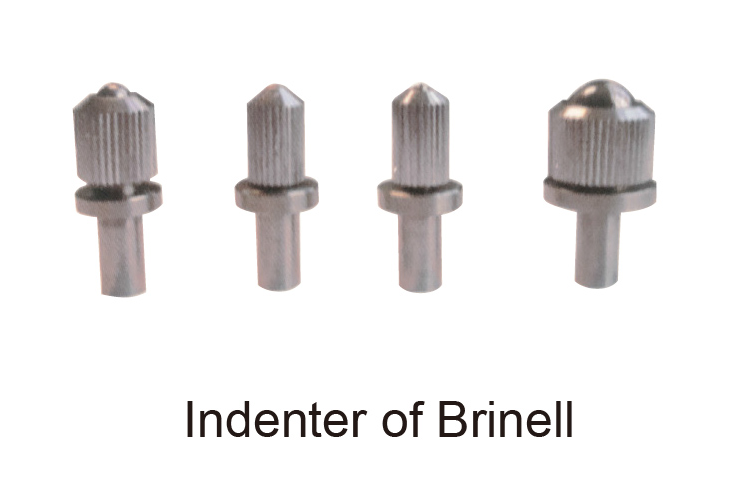

●ブリネルインデンター

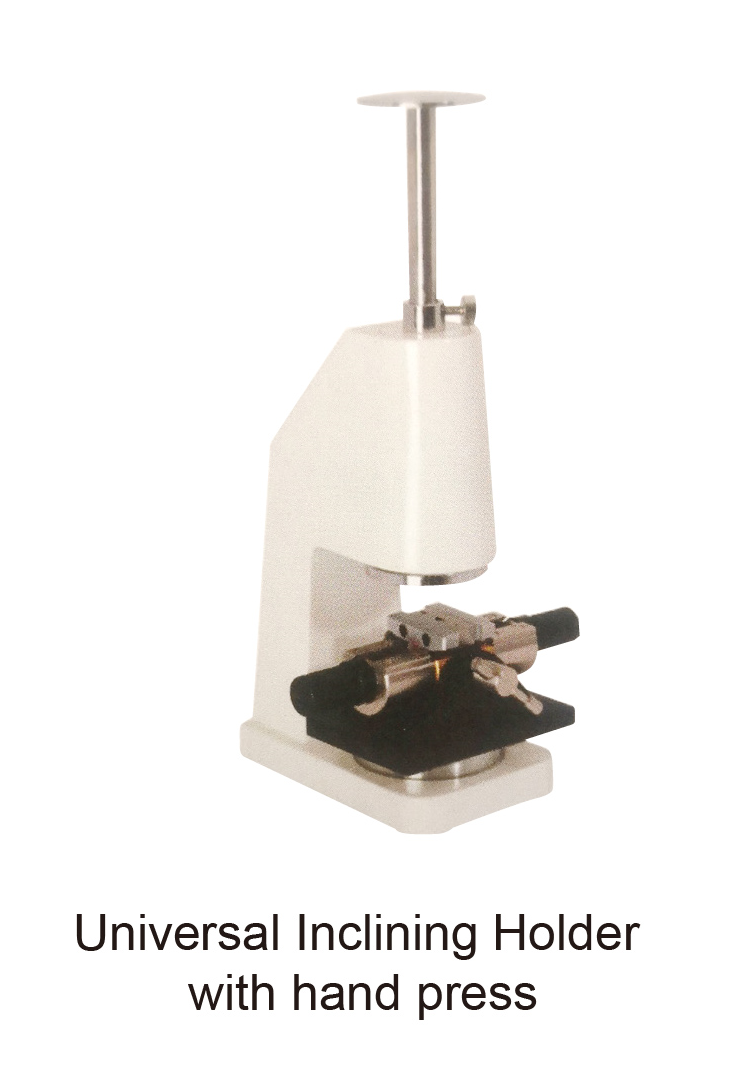

●ハンドプレス付きユニバーサル傾斜ホルダー

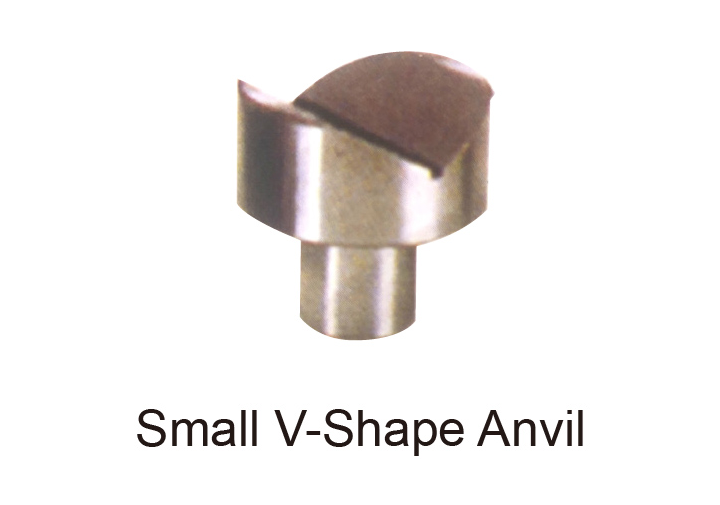

●小型V字アンビル

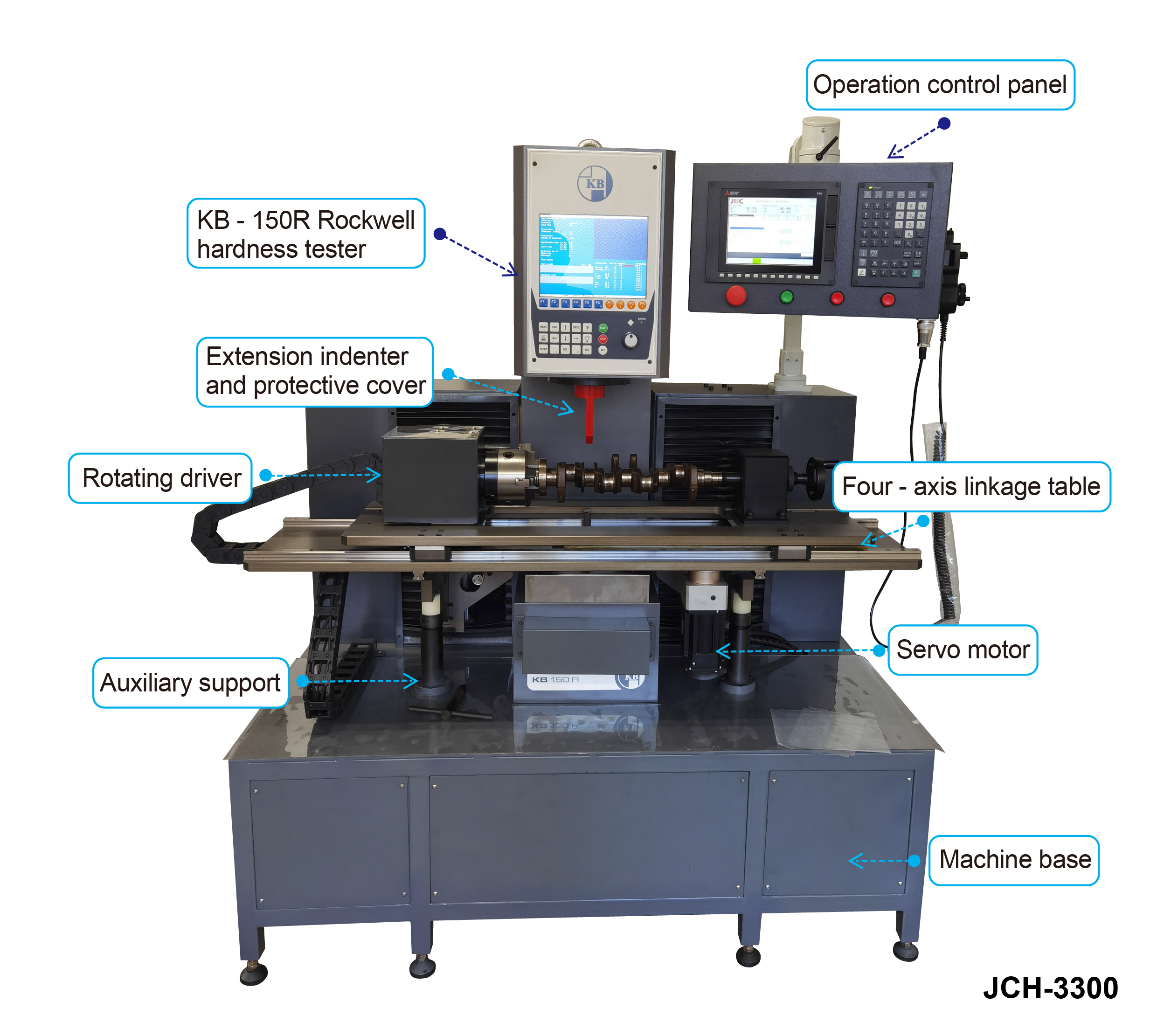

●自動クランクシャフトロックウェル硬さ試験システム JCH-3300

JCH-3300モデルは、日本のJBC株式会社によって製造された全自動クランクシャフトロックウェル硬さ試験システムです。

オペレーターは、クランクシャフト試料を試料台にクランプし、操作プログラムを選択し、制御パネルを操作するだけで、完全に自動でテスト作業を実行できます。手動操作は不要です。

プログラムにより、四軸連動テーブルが実現されます。X、Y、Z軸と回転軸に沿って移動し、指定されたすべての位置を1つずつテストできます。クランクシャフトのテストされた硬度値は転送および出力可能です。

クランクシャフトの回転角度は、30° / 60° / 90° / 120° / 180°から選択できます。

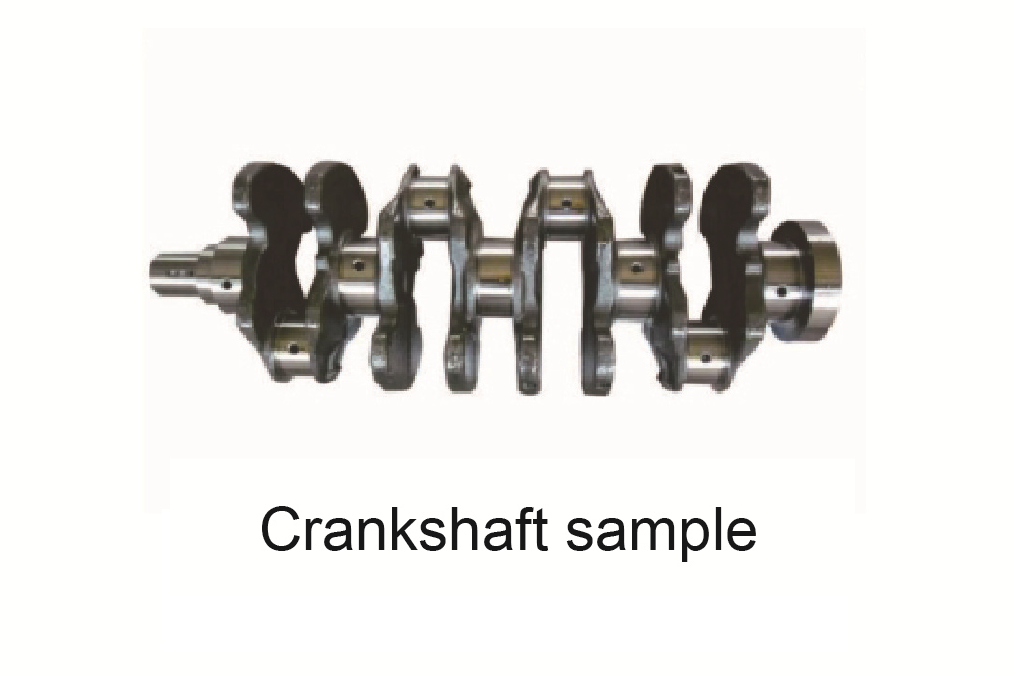

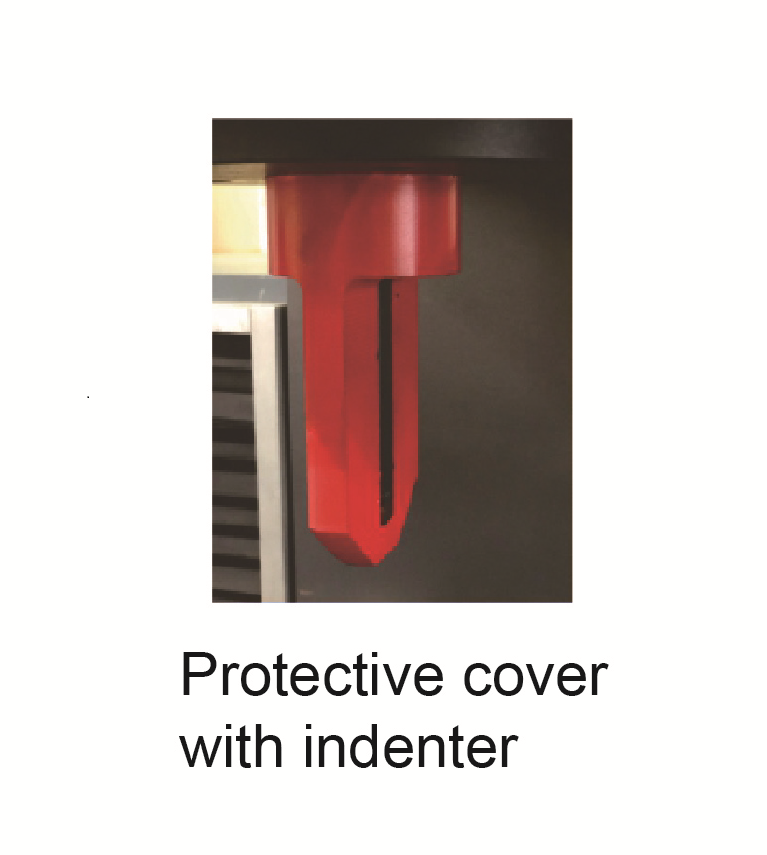

●保護カバー付きインデンター	●クランクシャフトサンプル

JCH-3300の仕様
